PAU, FCU, AHU đều là những thuật ngữ mà không phải ai cũng biết ngoại trừ những người có chuyên môn trong ngành. Vậy bạn có thắc mắc chúng có nghĩa là gì không? Hãy cùng Eogas tìm hiểu từng khái niệm FCU, AHU, PAU là gì để phân biệt 3 thuật ngữ này và tìm hiểu chi tiết hơn về đặc điểm, nguyên tắc thiết kế, cách tính,…
PAU là gì?

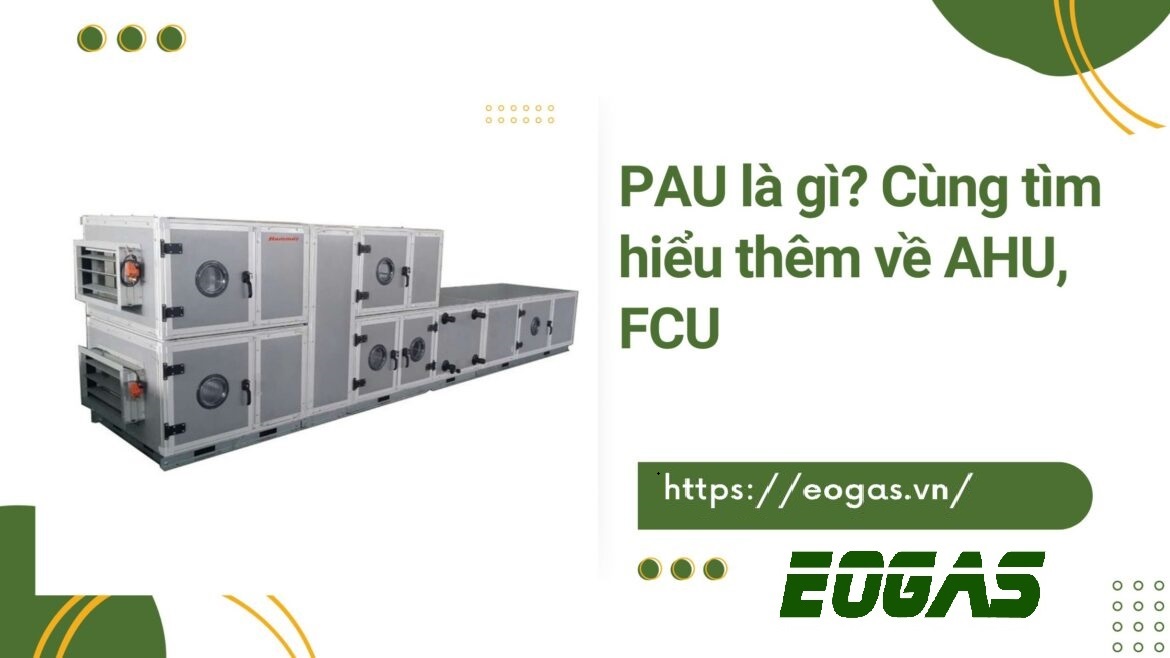

PAU – Primary Air Units là gì? Đây là thiết bị xử lý không khí tươi sợ bộ để đưa vào cho AHU, FCU hòa trộn với khí hồi cấp vào phòng hoặc cấp trực tiếp vào phòng. Nó thường được dùng trong các khách sạn, bệnh viện hoặc các phòng sạch nhằm xử lý độ ẩm, nhiệt độ và độ sạch của không khí đưa vào phòng
Kích thước:
- Gồm các giàn giải nhiệt lớn với trung tâm thổi gió lớn thường lớn hơn 20m
- Do có tầm thổi xa nên cột áp quạt của nó thường lớn từ 300PA trở lên
Công dụng:
- Giúp xử lý độ ẩm không vượt quá mức 60% cùng mức nhiệt độ và độ sạch của khối không khí trước khí trước khi đưa vào phòng
Đặc điểm
- PAU và AHU đều là những thiết bị phòng sạch giống nhau hoàn toàn về hình thức. Đều là các giàn giải nhiệt lớn với tầm thổi gió lớn, trung bình đạt mức cao hơn 20 mét. Khoảng cách này khá xa nên cột áp thường phải lớn tương tự (tầm 300PA trở lên thì mới phù hợp.
- Bởi vì gió mạnh cùng với việc hoạt động liên tục trong khoảng cách xa nên sẽ gây ra tiếng ồn rất lớn khi máy hoạt động. Vì thế, cần phải thiết kế thêm thiết bị cách âm và bộ hút âm nếu như lắp PAU trong các văn phòng
- Hoặc tại các công trình, việc thu được gió tươi vào phòng thường sẽ khó khăn. Do đó, người ta sẽ dùng một chiếc quạt gió tập trung lại để lấy gió tươi. Đặc tính của loại gió tươi lấy từ môi trường thường rất nóng. Do đó, người ta sẽ dùng PAU để giảm nhiệt độ gió tươi xuống.
Nguyên tắc thiết kế PAU
- Bởi vì không khí cấp từ thiết bị luôn khô hơn so với không khí trong phòng điều hòa. Tính khô ở đây nghĩa là độ chứa hơi hay độ khô không phải độ ẩm tương đối
- Không khí được cấp từ chúng có nhiệt độ càng nhỏ thì càng tốt. Nhờ đó, giảm được kích thước của FCU hoặc là indoor unit ( nhiệt độ có thể có thể từ 9-11 độ C còn phụ thuộc vào việc dùng VAV/CAV). Hơn nữa, các thông số vào ra của PAU còn phụ thuộc vào điều kiện thời tiết hay do các hãng khác sản xuất. Thông thường sẽ lấy thông số ngoài trời là thông số nhiệt độ đầu vào, thông số đầu ra thường từ 23-26 độ C, độ ẩm RH=80-95%
- Có thể kết hợp cùng với heat wheel và được xem là cách tốt nhất
Cách tính
CAV là gì? CAV – Constant Air Volume là thiết bị cấp gió lạnh từ coil lạnh trung tâm với lưu lượng gió cấp vào phòng không đổi theo điều kiện thay đổi tải. Nhược điểm lớn nhất của nó là không thể duy trì ở mức độ ẩm khi nó giảm tải. Hầu hết khi thiết kế thông số PAU, người ta thường chọn mức 26DB/25DP
2 thành phần của tải lạnh
Tải lạnh được chia làm 2 phần chính là: nhiệt độ gió tươi và các thành phần khác (internal, power, light,…)
Về PAU sẽ đảm nhiệm chức năng xử lý gió tươi như lọc khí, làm lạnh, gia nhiệt, tách ẩm và tạo ẩm trước khi đưa vào FCU (indoor HVAC unit).Vậy HAVC là gì? HVAC System là gì? Từ viết tắt trong HVAC là Heating, Ventilating and Air Conditioning, nghĩa là hệ thống sưởi ấm, thông gió và điều hòa không khí trong phòng. Hoặc có thể được biết đến là hệ thống điều hòa không khí. Còn những thành phần và công việc còn lại sẽ được FCU kết nối xử lý
Một cách đơn giản, FCUs và PAU sẽ chia nhau tổng tải lạnh. Nếu như chọn mức nhiệt độ PAU thấp, chúng ta sẽ giảm công suất FCUs và ngược lại. Đặc biệt, lưu lượng gió tươi là một thành phần không thay đổi.
Việc thiết kế PAU đóng vai trò quan trọng để điều khiển độ ẩm hiệu quả trong các khu vực phòng sạch. Và việc thiết kế PAU sẽ giúp giữ độ ẩm không khí không vượt quá mức 60%
Ví dụ minh họa về cách tính PAU
Ví dụ: công trình thiết kế Chiller với tổng tải lạnh là 2000kW, lưu lượng gió tươi là 21,000 L/s. Trường hợp giả sử có đủ không gian cho việc lắp đặt thiết bị. Vậy chúng ta sẽ có 2 cách thiết kế PAU:
- Nhiệt độ gió ra PAU 26DB/25DP với công suất PAU là 600 kW và FCUs là 1400kW
- Nhiệt độ gió ra 13DB/12DP, công suất PAU sẽ là 1400kW, FCUs là 600kW
Cách 1:
độ khô gió ra: 20g/kg. Nếu nhiệt độ phòng thiết kế khoảng 24-55% thì độ khô sẽ là 10.4 g/kg. Tương ứng với điều kiện chọn trái với nguyên tắc cơ bản trong thiết kế PAU. Khi đó, ta sẽ chọn 3xPAU (200kW-7000 L/s) và mỗi PAU là 3000$ – 100xFCU 14kW với FCU là 200$. Như vậy, tổng số tiền của dự án này là 29.000$
Cách 2:
độ khô gió ra: 8.7g/kg. Có thế chọn từ 4-6 cái, nếu chọn 5xPAU (280kW-4.200 L/s) với mỗi PAU là 4000$ và 43x FCU 14kW, FCU 200$. Tổng số tiền sẽ là 28.600$
Nếu tính cả thiết bị phụ và hệ thống đường ống thì cách 2 còn có thể rẻ hơn. Khả năng dự phòng của cả 2 cách là tương đương. Xét về mặt kỹ thuật thì cách 2 tốt hơn
Giới thiệu khái quát về FCU và AHU
FCU là gì?
Cấu tạo của FCU là gì? FCU – Fan Coil Units là gì? Đây là thiết bị dùng để xử lý không khí có cấu tạo FCU gồm Quạt – Fan và dàn ống – Coil và còn có thể có thêm heater (bộ sấy điện). Tuy dùng để xử lý không khí nhưng công suất của FCU lại khiêm tốn, chỉ khoảng 2-20kW
6.2. AHU là gì?
AHU là tên viết tắt của Handling Unit – là loại thiết bị xử lý không khí có cấu tạo phức tạp hơn so với FCU. Nó được chia thành module khác nhau như: buồng hòa trộn, bộ lọc bụi cùng với dàn trao đổi nhiệt và hộp quạt,.. Hơn nữa, tùy thuộc vào nhu cầu sử dụng khác nhau mà có những cách lắp đặt khác nhau phù hợp với yêu cầu
Trên đây là những chia sẻ của Eogas về PAU là gì? Và một số khái niệm như FCU, AHU, cấu tạo của chúng,…
