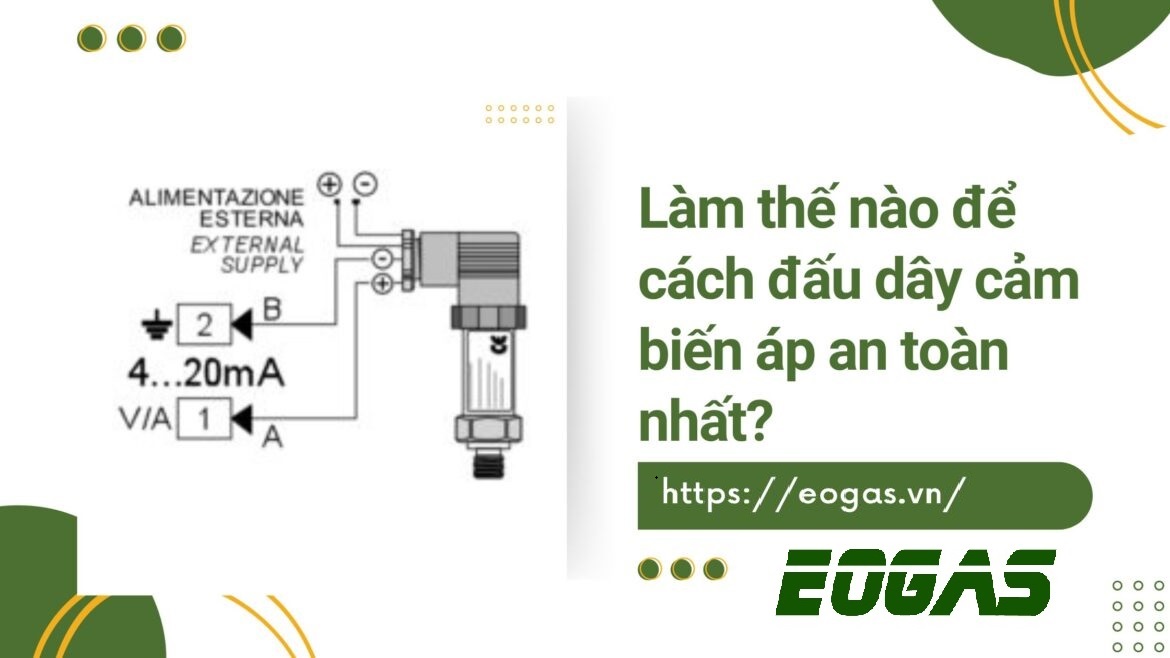

Cách đấu dây cảm biến áp suất như thế nào là chính xác và an toàn khi sử dụng? Đây là thắc mắc của rất nhiều bạn đang chuẩn bị làm việc trong các lĩnh vực thuộc ngành công nghiệp, điện,… Trong bài viết sau, Eogas sẽ giúp bạn giải đáp chi tiết nhé!
1. Cảm biến áp suất là gì
Cảm biến áp suất (Pressure Sensor) là một thiết bị cơ điện tử được lắp vào đường ống để đo lường, theo dõi và kiểm tra áp suất của lưu chất trong hệ thống đường ống. Cảm biến áp suất dùng đầu dò cơ học để đo giá trị áp suất, chuyển chúng sang tín hiệu điện và truyền tín hiệu điện về thiết bị hiển thị hoặc thiết bị điều khiển, PLC thông qua dây cáp điện.
Cảm biến áp suất được sử dụng rộng rãi cho hệ thống đường ống dẫn chất lỏng hoặc chất khí trong hầu hết các ngành công nghiệp, chẳng hạn như trong dây chuyền xử lý, hệ thống HVAC,…
2. Hướng dẫn cách đấu dây cảm biến áp suất 2 dây
Trong 3 loại cảm biến áp suất 2 dây, 3 dây và 4 dây, cảm biến áp suất 2 dây là loại được sử dụng nhiều nhất do đặc điểm đơn giản ít dây nối và ít bị nhiễu tín hiệu, cách ly tốt các thiết bị đấu nối với nó. Trong đấu nối dây cảm biến áp suất 2 dây, có 2 trường hợp là dùng nguồn chủ động và nguồn thụ động.
2.1. Khi dùng nguồn chủ động
Khi dùng nguồn chủ động để đấu dây cảm biến áp suất 2 dây, tín hiệu đầu vào (input) 4-20mA của thiết bị điều chỉnh lập trình (PLC) có thể tự phát ra dòng điện tương thích để cảm biến áp suất 4-20mA truyền tín hiệu trực tiếp về PLC, không cần sự hỗ trợ của các thiết bị khác.
Cách đấu dây cảm biến áp suất 2 dây ở trường hợp này khá đơn giản, chỉ cần chú ý tuân theo nguyên tắc cực dương (+) của cảm biến đấu với cực dương (+) của biến tần, đồng thời đấu nối cực âm (-) của cảm biến với cực âm (-) của biến tần, tiếp theo là cấp nguồn cho cảm biến áp suất.
2.2. Cách đấu dây cảm biến áp khi dùng nguồn thụ động
Khi dùng nguồn thụ động để đấu dây cảm biến áp suất 2 dây, tín hiệu đầu vào (input) 4-20mA của thiết bị điều chỉnh lập trình (PLC) cũng như từ các thiết bị khác bao gồm bôh hiển thị và biến tần,… không thể tự phát ra dòng điện tương thích để cảm biến áp suất 4-20mA truyền tín hiệu trực tiếp về PLC. Chính vì vậy, người lắp đặt cần bổ sung vào mạch một nguồn cấp ngoài 24V DC để tín hiệu có thể truyền từ cảm biến áp suất đến các thiết bị mong muốn.
Cách đấu dây cảm biến áp suất 2 dây ở trường hợp này là tiến hành đấu nối mạch vòng giữa tín hiệu ngõ vào analog, cảm biến áp suất với tín hiệu ngõ ra 24V DC. Cực dương (+) của nguồn 24V nối với cực dương (+) của cảm biến áp suất, cực âm (-) xuất tín hiệu của cảm biến nối với chân dương (+) của tín hiệu vào, cuối cùng là nối chân âm (-) của tín hiệu đầu vào với cực âm (-) của nguồn 24V DC.
3. Cách đấu dây cảm biến áp suất 3 dây
3 dây của cảm biến áp suất 3 dây là gồm 1 dây cấp nguồn, 1 dây tín hiệu đầu ra của cảm biến, 1 dây mass chung của nguồn cấp với tín hiệu.
Cách đấu dây cảm biến áp suất 3 dây là nối cực dương (+) của nguồn 24V DC với dây cấp nguồn, cực âm (-) của nguồn 24V DC sẽ nối với dây mass chung – đồng thời là tín hiệu đầu vào chân âm (-) của tín hiệu, dây tín hiệu đầu ra chân dương (+) của cảm biến áp suất nối với cực dương (+) của thiết bị nhận.
4. Cách đấu dây cảm biến áp suất 4 dây
Cách đấu dây cảm biến áp suất 4 dây đơn giản và dễ thực hiện hơn so với hai loại cảm biến áp suất nói trên, chỉ cần thực hiện đấu nối 2 dây nguồn cấp trên cảm biến áp suất với nguồn 24V DC và 2 dây tín hiệu trên cảm biến áp suất với thiết bị nhận tín hiệu.
Tuy dễ thực hiện đấu nối, loại cảm biến áp suất 4 dây này lại có nhược điểm là cần nhiều dây dẫn hơn, độ ổn định cũng không cao bằng cảm biến áp suất 2 dây và cảm biến áp suất 3 dây. Do đó, loại cảm biến này ít được sử dụng nhất trong cả ba loại.
